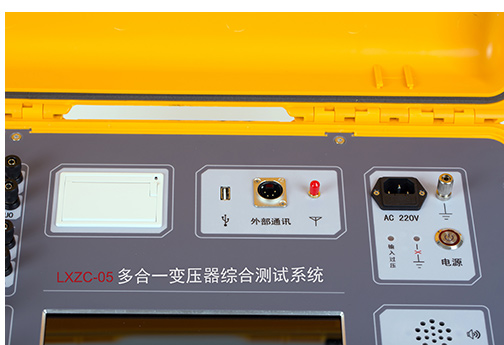

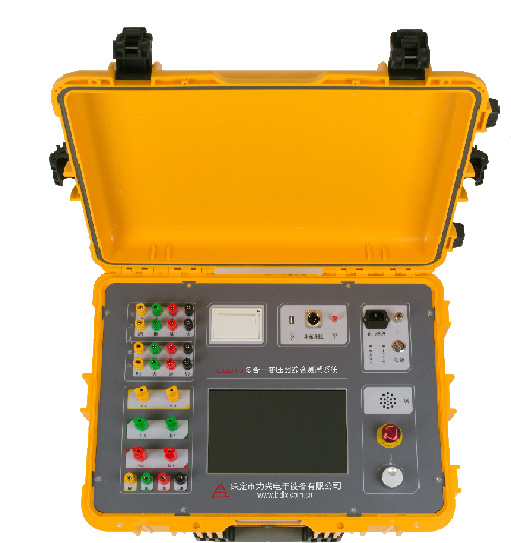

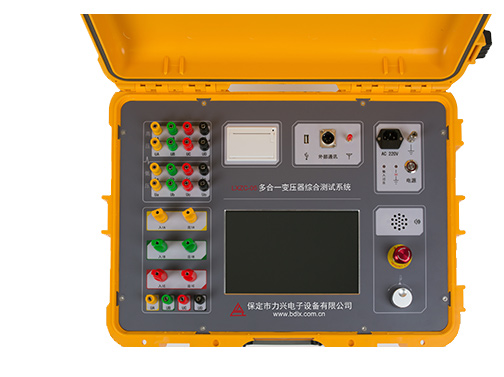

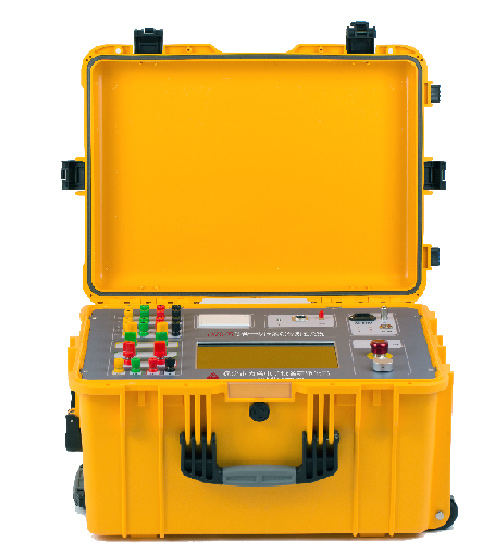

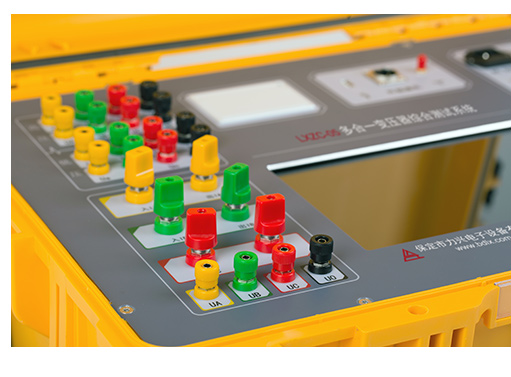

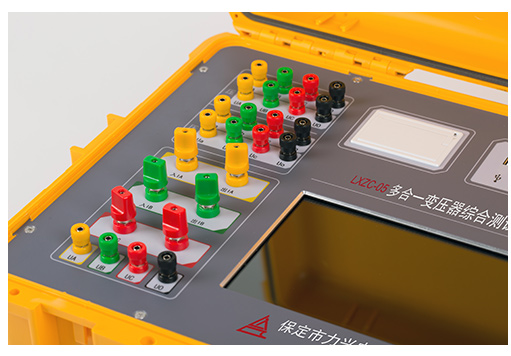

LXZC-05多合一變壓器綜合測試系統
對于電力系統來講，變壓器是系統中核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。
低電壓短路阻抗測量是變壓器常規試驗項目中的基本項目，通過比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，可以初步估計繞組變形程度，它對于判斷變壓器能否投入運行具有重要的意義；變壓器繞組的直流電阻測試及變壓器變比組別測試是變壓器在交接、大修、和改變分接開關后必不可少的試驗項目；同時有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視，在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等；進行變壓器直流電阻試驗后，由于變壓器鐵芯材料存在磁滯特性，所以直流電阻試驗中大電流產生的磁場將使變壓器鐵芯留有大量剩磁，在變壓器空載合閘時，受鐵芯剩磁和斷路器合閘相角影響，可能造成鐵芯的飽和，導致變壓器在電壓突變的一側產生很大的勵磁涌流，導致差動保護誤動作跳閘，使變壓器的投運失敗，數值很大的勵磁涌流還會導致變壓器及斷路器因電動力過大而受損，從而誘發鄰近其它變電站等正在運行的變壓器產生“和應涌流”而誤跳閘,造成大面積停電，并且其中的大量諧波對電網電能質量也會造成嚴重的污染，故應在變壓器直流電阻試驗后對鐵芯進行消磁。
目前變壓器短路阻抗測試、變壓器直流電阻測試、變壓器變比組別測試、變壓器有載分接開關測試是變壓器停電檢修的必測項目，而且直流電阻測試完成后需要對變壓器進行消磁以消除隱患，要完成上述檢測及操作就需要分別配置變壓器短路阻抗測試儀、變壓器直流電阻測試儀、變壓器變比組別測試儀、變壓器有載分接開關測試儀及變壓器消磁儀，每次試驗時都需要攜帶五種儀器。因?yàn)槭俏迮_(tái)獨立的儀器，每臺儀器均配有專用的測試線，這就需要在測試過程中分開測試，并且需要頻繁的改變接線方式，從而浪費了大量的人力、物力及工時。
我公司創新性的研發出多合一變壓器綜合測試系統，我們僅需要一套設備，可以完成五個項目的測試，并且不需要頻繁的拆接測試線，從而大大提高工作效率，節約用戶成本。
●一次接線，可完成直阻測試、變比測試、有載測試、定量消磁。
●真三相短路阻抗測試功能，內置三相交流正弦逆變電源輸出，無需外接三相調壓器，可自動實時測量變壓器三相短路阻抗。
●直阻測試功能，對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率；測試電源最高輸出電壓50V，最高輸出電流20A，滿足絕大多數變壓器的測試需求；針對高電壓等級、大容量主變壓器設計有助磁測試功能，使直阻測試速度大大加快。
●有載測試時，低壓側無需人工短接，儀器自動控制；最大輸出電流可達2A，適合更小過渡電阻測量。
●定量消磁功能，可得到變壓器消磁之前的初始剩磁率和消磁完成后的最終剩磁率，對初始剩磁和消磁效果進行量化，并將消磁效果以磁滯曲線圖形化顯示，簡單直觀。
●配合功能強大的“力興云智能”App，不僅可實現對儀器的實時操控，更給用戶帶來不一樣的“云”端體驗。
●多種有線、無線通訊接口，方便儀器功能擴展。
●智能語音提示，操作更輕松。
●電源380V誤接自動保護功能和接地線未接報警功能，保證您的安全使用。
●工業級10.1寸大屏顯示，清新簡約顯示風格設計，全觸控結合一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。
直阻測試 | |||
輸出電流 | 單相 20A、10A、5A、1A、0.2A 三相 10A+10A、5A+5A、1A+1A | ||
測量范圍 | 單相20 A檔 0.5mΩ～ 2 Ω 10 A檔 1.0mΩ～4 Ω5 A檔 10 mΩ～ 8 Ω 1 A檔 0.1 Ω～40Ω0.2A檔 10 Ω～ 200Ω 三相 10A + 10A檔 1 mΩ ～ 1.5 Ω 5 A + 5 A檔 10mΩ ～ 3.0 Ω 1 A + 1 A檔 0.1Ω ～ 1 5 Ω | ||
準 確 度 | ±(讀數×0.2%+2個字) | ||
定量消磁 | |||
輸出電壓 | ±50V | 輸出電流 | ≤10A |
剩 磁 率 檢測范圍 | 0～99.99% | 消磁效果 | ≤5% |
有載測試 | |||
輸出電流 | 2A、1A、0.5A | ||
測量范圍 | 過渡電阻 | 2.0A檔 0.1Ω～10Ω 1.0A檔 1.0Ω～20Ω 0.5A檔 5.0Ω～40Ω | |
過渡時間 | 0.1ms～350ms | ||
準 確 度 | 過渡電阻 ±(讀數×5%+5個字) | 過渡時間 ±1ms | |
分 辨 率 | 過渡電阻 0.01Ω | 過渡時間 0.1ms | |
變比測試 | |||
測量范圍 | 0.9～10000 | ||
準 確 度 | ±(讀數×0.1%+2個字)(小于等于500) ±(讀數×0.2%+2個字)(大于500小于等于3000) ±(讀數×0.3%+2個字)(大于3000) | ||
分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 10000及以上(1) | ||
阻抗測試 | |||
測量范圍 | 電壓 AC 50V～850V 電流 AC 0.5A～100A | ||
準 確 度 | 電壓、電流 ±(讀數×0.2%+2個字) 功率(0.2≤cosφ≤1) ±(讀數×1.0%+2個字） 短路阻抗 ±(讀數×0.5%+2個字） | ||
阻抗測試-內置電源 | |||
輸出相數 | 三相正弦輸出 | 輸出電壓 | 0～220V |
輸出電流 | 0～5A | 輸出頻率 | 50Hz |
使用條件及外形 | |||
工作電源 | AC220V±10% | 電源頻率 | 50/60Hz |
使用溫度 | -10℃～50℃ | 相對溫度 | ≤90%，不結露 |
主機重量 | 20kg(不含測試線) | 主機尺寸 | 610mm×440mm×320mm |
