LXZGF直流高壓發生器
LXZGF型直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
機箱采用國際通用型機箱，立臥兩用。
采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2kV），電流誤差±1%±1個字。
升壓電位器零起升壓，并附有電壓刻度指示。
0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±0.2kV。
過壓保護采用拔碼設定，一目了然，誤差±1%。
倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
折疊式撐腳，直徑面積大，穩定性能好。
40kV一體化設計、高壓拖地電纜引出，方便現場試驗。
產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
規格 技術參數 | 40/3 | 60/2 | 60/3 | 60/5 | 80/2 | 100/2 | 120/2 | 120/5 |
額定電壓(kV) | 40 | 60 | 60 | 60 | 80 | 100 | 120 | 120 |
額定電流(mA) | 3 | 2 | 3 | 5 | 2 | 2 | 2 | 5 |
額定功率(W) | 120 | 120 | 180 | 300 | 160 | 200 | 240 | 600 |
機箱重量(kg) | 7 | 2 | 2 | 4.5 | 2 | 3 | 3 | 4．5 |
倍壓重量(kg) | 一體 | 2.5 | 3 | 3.8 | 2.5 | 4 | 4 | 4．5 |
倍壓高度(mm) | 一體 | 400 | 400 | 500 | 400 | 500 | 500 | 500 |
電壓測量精度 | 數顯表 ±(1.0%讀數±2個字) | |||||||
電流測量精度 | 數顯表 ±(1.0%讀數±2個字) | |||||||
波紋系數 | ≤0.5% | |||||||
電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||||
過載能力 | 空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 | |||||||
電源 | 單相交流50HZ 220V±10% | |||||||
工作方式 | 間斷使用 | |||||||
一次連續時間最長為30分鐘 | ||||||||
工作環境 | 溫度：-10~40℃ | |||||||
相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||||
海拔高度：1500米以下 | ||||||||
帶電容 負荷能力 | 被試品電容量無限制 | |||||||
可用1.5倍的額定電流充電 | ||||||||
結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||||
空氣絕緣、無泄漏之慮 | ||||||||
操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%） 最適合氧化鋅避雷器試驗 | |||||||
過壓保護采用撥置，一目了然 | ||||||||

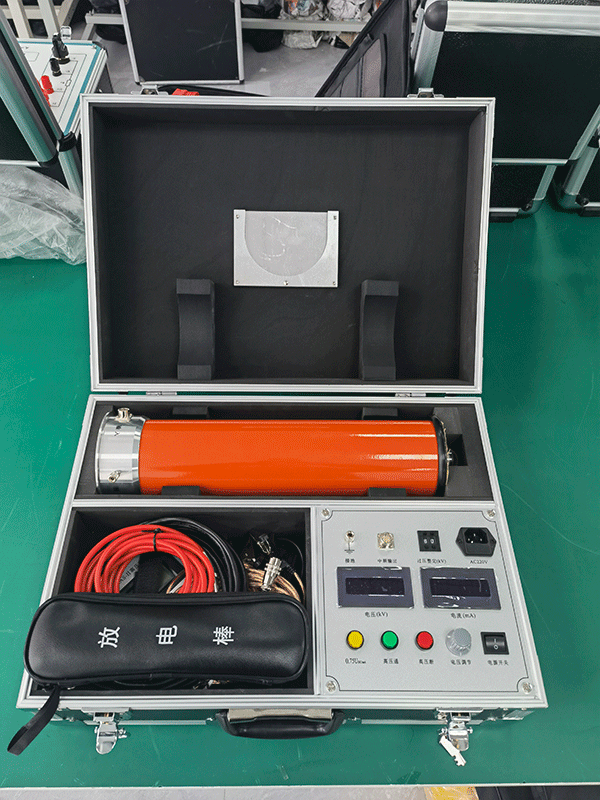

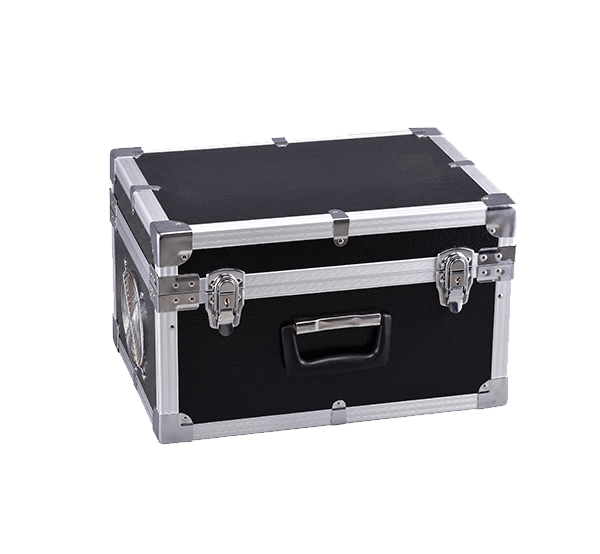

機箱倍壓放置一個鋁合金箱,整機一手可提 | ||||||||
